U形慣性分離器的設計和應用

U形分離器具有結構簡單、阻力低、分離效率較高等一係列優點，使得其可應用於能源、交通、建材、化工、糧食加工等領域。U形分離器在實際應用中可依據數值計算及冷態試驗研究結果進行設計.這裏介紹在設計時應主要考慮的設計原則:

(1)下行速度與上行速度之比K、值應以1為宜，此時分離效率與阻力的性能均較佳。

(2) U形慣性分離器的上、下行速度應低一點，因其分離機理重力依然起一定的作用，但在應用時還要考慮整個係統的經濟性。

(3)上行或下行有效高度至少要滿足穩定流動的要求，隔板下部空間應具有足夠的空間以防止產生二次央帶，影響效率。

(4)設計時還應充分考慮分離器布置與整個係統相結合，如應用於流化床鍋爐中時，可考慮在分離器下部采用細灰流化床方式。

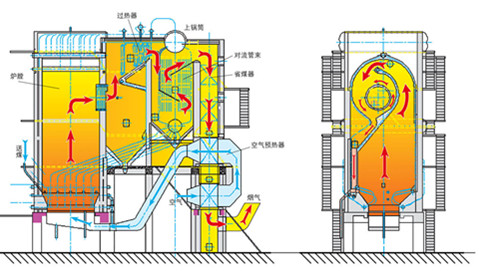

華中理工大學、浙江大學、廣州鍋爐廠在“六五”期間承擔了國家科委科技攻關項目“新型lot/h劣質無煙貧煤流化床鍋爐研製’x(396]，在這台鍋爐中，結合鍋爐本身一些結構.采用了U形飛灰分離器，圖為這台流化床鍋爐結構簡圖。
