詳細圖解脈衝袋式收塵器構造和工作原理

詳細圖解脈衝袋式收塵器構造和工作原理

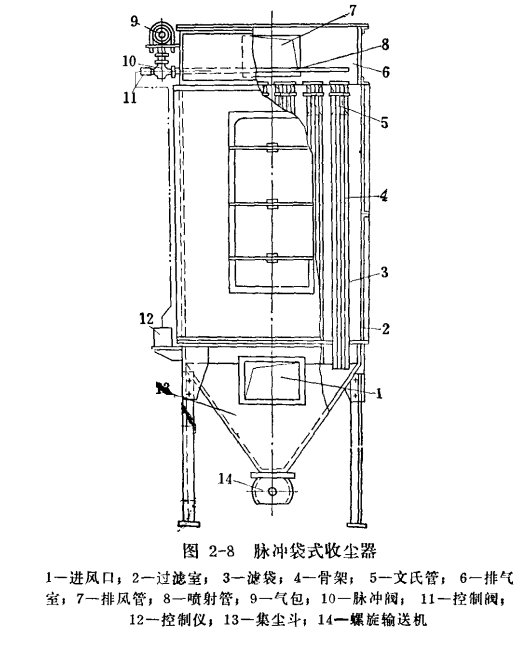

脈衝袋式收塵器是由脈衝噴吹機構—脈衝閥及控製閥、濾袋、排氣室、過濾室、集塵鬥、進風管、排氣管、螺旋輸送機等主要部分所組成。它的構造如圖2-8,

含塵氣體由進風口1進人過濾室2，過濾室內掛有濾袋3,池袋罩在骨架4上，濾袋及骨架，固定在文氏管(即喇叭管)5上。

每排濾袋上部都裝有一根直徑為20毫米的噴射管8,噴射管上開有與濾袋數量相同、直徑為6.4毫米的噴孔，與濾袋中心相對應。

噴射管前裝有與壓縮空氣相連的脈衝閥10，脈衝閥與氣包9相連接。

控製儀12不斷發生出短促的脈衝信號，通過控製閥11有程序地控製各脈衝閥開閉。

當脈衝閥開啟時，與該脈衝閥相連的噴射管即與氣包相通，高壓空氣從噴射孔中以極高的速度噴出，高速氣流的周圍形成一個相當於本身體積5-7倍的誘導氣流，經文氏管進入濾袋內，使濾袋急劇膨脹，引起衝擊振動。高速氣流從袋內向袋外衝出，使吸附在袋外及纖維縫間的粉塵噴吹下來。

噴吹下來的粉塵落入集塵鬥13中，經螺旋輸送機14排出。

淨化後的氣體，從上部排氣室6，經排風管7，由排風機送入大氣中。

控製儀以一定的周期發出信號。在一個周期內每排濾袋都得到噴吹，因而使濾袋保持良好的透氣性能及收塵效果。

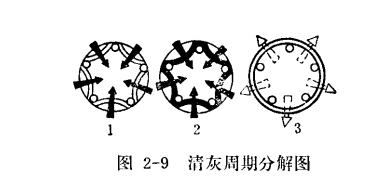

圖2-9為一個清灰周期的分解圖:1為濾袋過濾初期，濾袋表麵吸附的扮塵甚少，2為過濾末期，濾袋表麵吸附著一層較厚的粉塵，由千氣流通過濾袋向內流動，濾袋呈多角星狀，3為噴吹清灰狀態，氣流反吹，由裏向外，濾袋呈圓形，將濾袋表麵吸附的粉塵層吹落。

清灰周期一般在一分鍾以上，而一次噴吹清灰時間僅0.1秒。

由於收塵器內有幾排到幾十排濾袋，而每次隻有一排濾袋受到噴吹，所以，對一排濾袋噴吹是間斷的，但對整個收塵器則是連續工作的，從而使收塵器工作狀況穩定。收塵器阻力一般均能保持在100-120毫米水柱範圍內。
