普通旋風除塵器結構性能圖紙說明

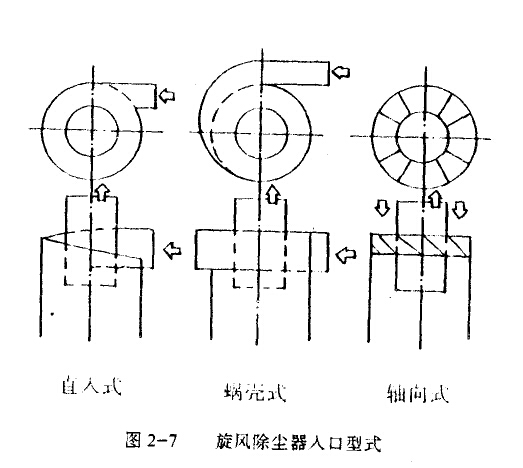

普通旋風除塵器的入口型式，可大致分為兩類:進氣方向大致與除塵器軸線垂直。與簡體表麵相切者稱為切向進人式;進氣方向與除塵器軸線平行者稱為軸向進人式.切向進人式又分為直人式和蝸殼式，前者是人口管外壁與除塵器筒體相切，而後者是人口管內壁與除塵器簡體相切、入口管外壁采用漸開線形式。直人式設計與製造方便，且性能穩定.蝸殼式既縮短了塵粒向筒壁的沉降距離，又可減少人口氣流與內旋流間的相互幹擾，能提高除塵性能，但增大除塵器體積.切向進人式除塵器的壓力損失約為，OOOPa左右.軸向進人式是利用固定的導流葉片使氣流旋轉的，其葉片有各種形狀.與切向式相比，在同一壓力損失下，能處理約3倍的氣體量.，壓力損失約為400- 500Pa，但除塵效率較低。
